マッドミキサー工法（スラリー改良）

活動レポート

概要

斬新なボディフィルムから
想像がつかない力強い作業を実現。

スラリー改良方式は、表層部分の0.5ｍ～8.0ｍ程度の撹拌が可能。
バランス性が良く、安全な位置よりスムーズな施工を実現し、スラリー材を使用することにより
粉塵対策にも有効であり、施工環境を向上します。

特長

■ 安定した材料供給で強固な改良体を形成できる。
■ 土と改良材を化学的に反応させ、強度を高め地盤を形成。
■ 地盤状況や構造物、設計強度など様々な状況に合わせて強度の設定が可能。
■ 粉塵飛散の心配がなく、近隣住宅などへの影響がない。
■ スラリー量や撹拌深度は、機械的に制御されたシステムで確実な施工を実現。

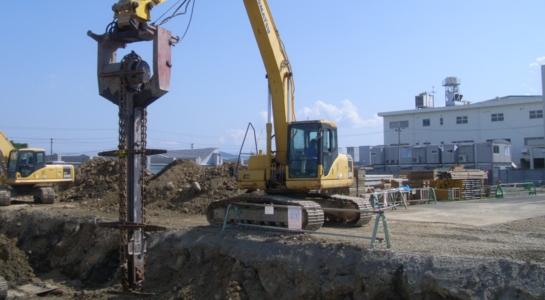

■ トレンチャー撹拌をするため、強度のバラつきが少なく緻密な改良体を形成できる。

M-Ⅰ型	粉塵防止で都市土木に活躍　　　　　　　（改良深度　H = 0.5ｍ～2.0ｍ）
M-Ⅱ型	0.8ｍまでの高精度な一層処理が可能　　（改良深度　H = 2.0ｍ～8.0ｍ）
低コスト	〇超ロングバックホウ装着により、大幅な作業効率の向上〇連続した作業により、大幅な工期短縮が可能〇重機足場における仮設費用の軽減
施工性	〇施工深度は0.5ｍ～0.8ｍまでの一層処理が可能〇機械的に制御されたシステムにて、確実な施工を実現〇安定した改良体を形成
環　境騒　音振　動	〇プラント使用にて、粉塵の飛散が無い〇軽量でスリム化した超ロングバックホウ装着で、騒音・振動の少ない環境を実現

基本仕様

マシーンスペック
施工能力と適応範囲（スラリー改良方式）

基本仕様　　スラリー改良方式
用　途	工事用仮設道路、道路・路体、法面改良（河川・ため池）、橋梁・上空制限、路床・路盤の改良、ため池、擁壁の基礎、河川、暗渠・下水管類の基礎
施工機種	0.8ｍ3バックホウ　最大深度　5.0ｍ 1.4ｍ3バックホウ　最大深度　8.0ｍ
改良深度	スラリー改良　　施工深度　0.5ｍ～8.0ｍ
適応地盤	砂質土　N≦10　：　粘性土　N≦20
対応機種	0.8ｍ3バックホウ　：　1.4ｍ3バックホウ　（各超ロングバックホウを含む）
NETIS	QS-980054-V

施工手順

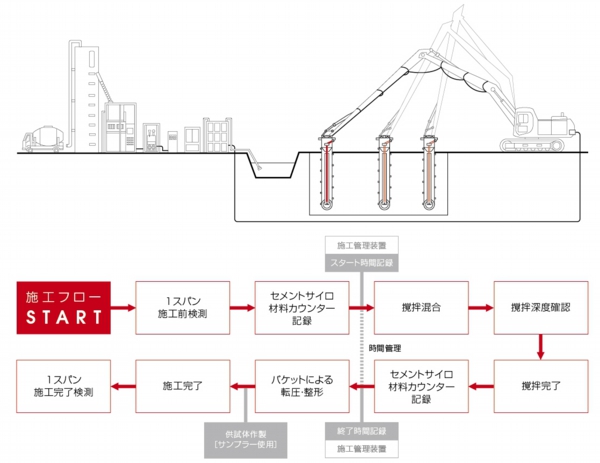

マッドミキサー工法での施工フロー図を下記に示します。

1. 地盤改良工事にあたっては、粉体同様に、設計と現場状況など事前に調査して使用機会を選定。
2. 施工前に現場土質調査を行い、現地土の採取、設計強度を満足するための固化材の添加量を決定し、室内配合試験を実施。
　（スラリーでは、水／セメント比を事前に決定しておく）
3. 施工計画の作成、準備工として基本測量に基づいて、固化材の添加量を均一にするための区画図の作成。
4. 現場への機械の搬入後、プラントの組立、施工機材・管理機器の動作確認などのキャリブレーションを行った後、
　本施工へ、施工完了後、プラントを解体し機材を搬出。
5. 確認・試験として出来形検測、自社サンプラーにより改良体を採取し、供試体の作製と改良厚を確認、
　工事報告書作成・提出。

実績

当社の特許工法である『マッドミキサー工法』を採用していただいた工事の一部を紹介します。
発注者は、国、公団、県、市町村と様々あり、広く認知されています。
※工事実績には、工事名・発注者を記載しております。

詳細はこちらより
